ROG Maximus Z690 Hero (LGA1700) : Comment choisir sa carte mère ?

La base de toute configuration se situe sur la carte mère qui, comme son nom l'indique, vient supporter l'ensemble des composants de votre ordinateur. Cependant, il n'est jamais aisé de comprendre son fonctionnement ou les choix adaptés à l'utilisation que vous en ferez. Notre article a pour but de vulgariser les données pour améliorer votre qualité de recherche.


Modifié le 10 juillet 2022 à 17:36
par Mathieu Vandenburie
0
Dans le cadre de l'opération ASUS PCDIY, que nous avons réalisée avec ASUS ROG, il était question de monter une configuration complète et identifiable/achetable directement depuis leur site. Plus d'informations dans notre article : Bien monter son PC Gamer en 2022.

Identifier ses composants

Comme pour de nombreuses configurations, c'est la globalité qui régit le choix du composant. Pour la carte mère, presque tous les éléments de votre configuration sont à prendre en compte :

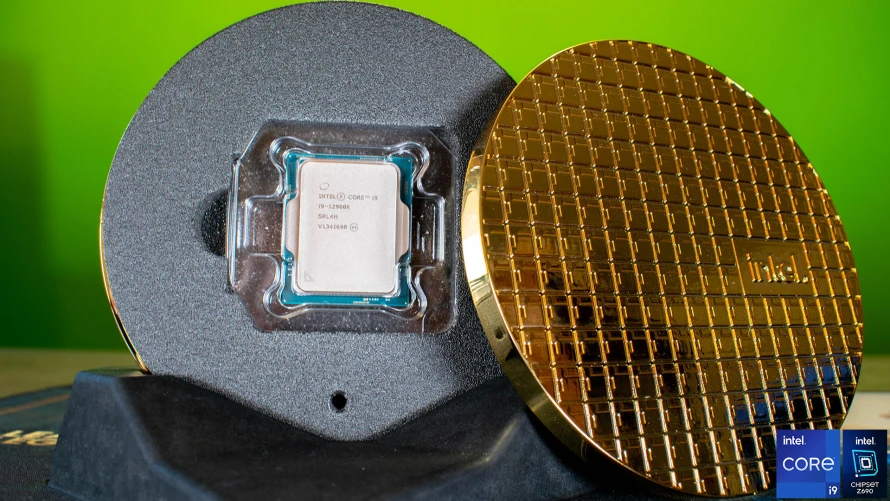

  • Le processeur : la ROG Maximus Z690 Hero (LGA1700) nous notifie du socket de CPU. Ce dernier, écrit entre parenthèses, donne la compatibilité avec un certain type de processeur (CPU). Il est primordial de s'assurer de la compatibilité entre processeur et carte mère (CM) sans quoi il vous sera impossible d'utiliser votre ordinateur ou même, d'installer le CPU sur votre CM
DSC_0161x52

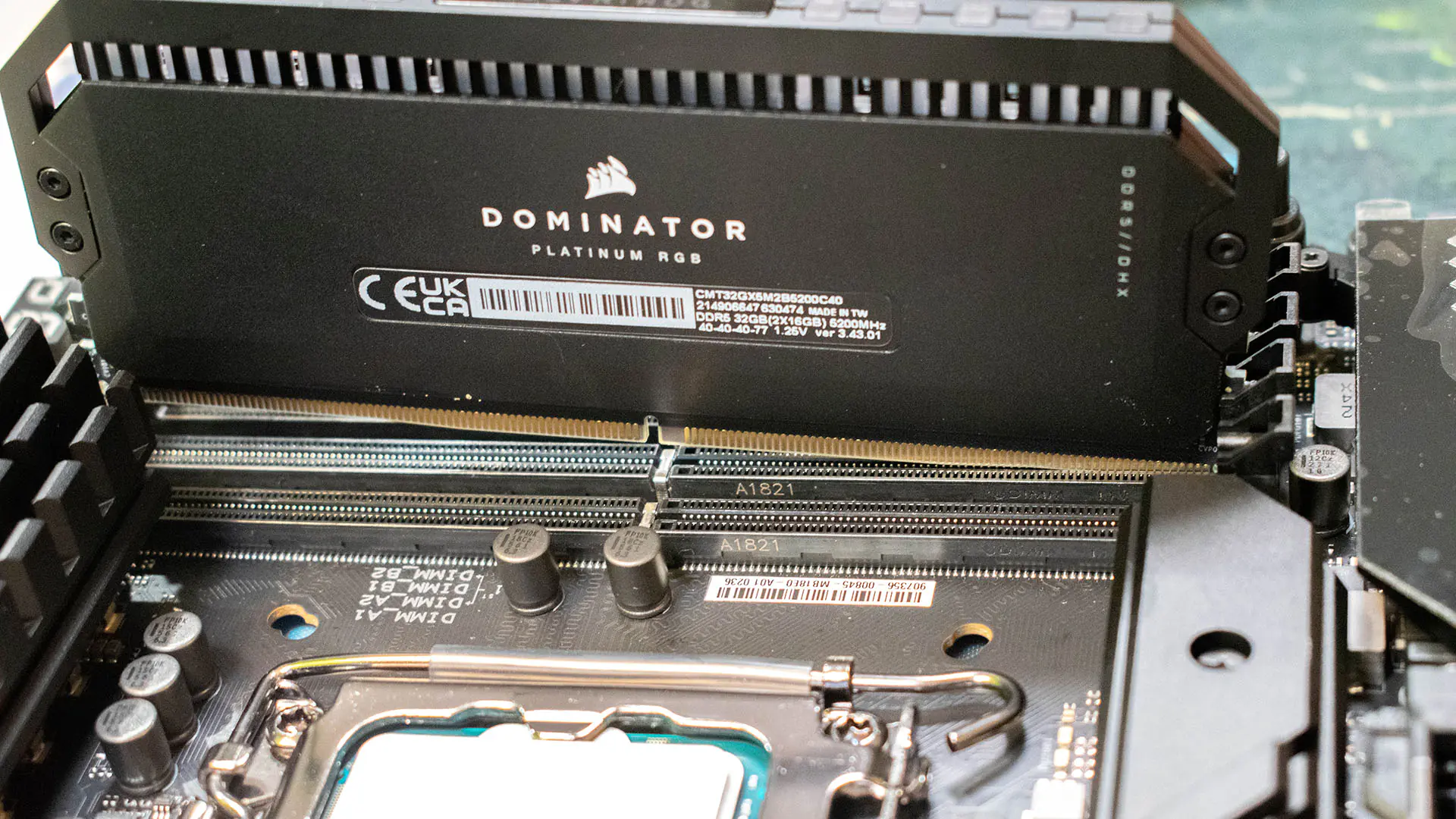

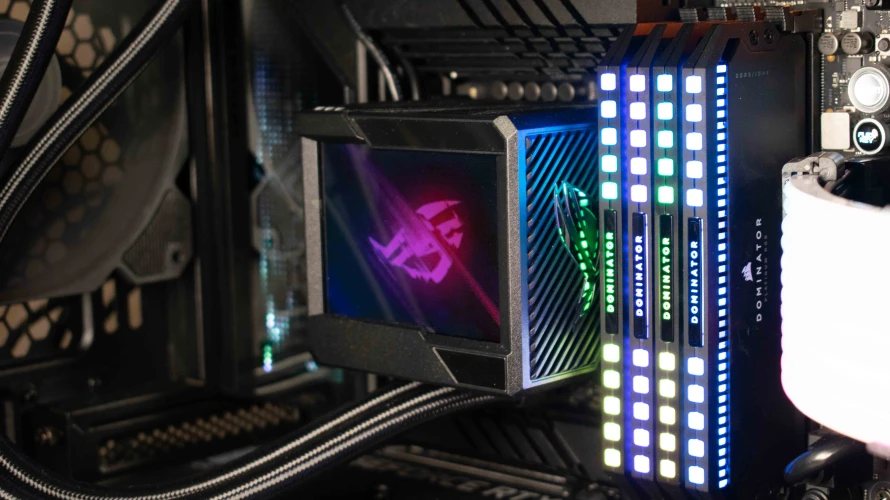

  • Les DRAM : Pour le choix de votre CM, il convient de savoir à l'avance le nombre de barrettes que vous comptez installer, mais également la puissance voulue. En effet, toutes les CM n'acceptent pas les mêmes fréquences maximales et sont même bloquées sur une capacité à ne pas dépasser par slot.
DSC_0496

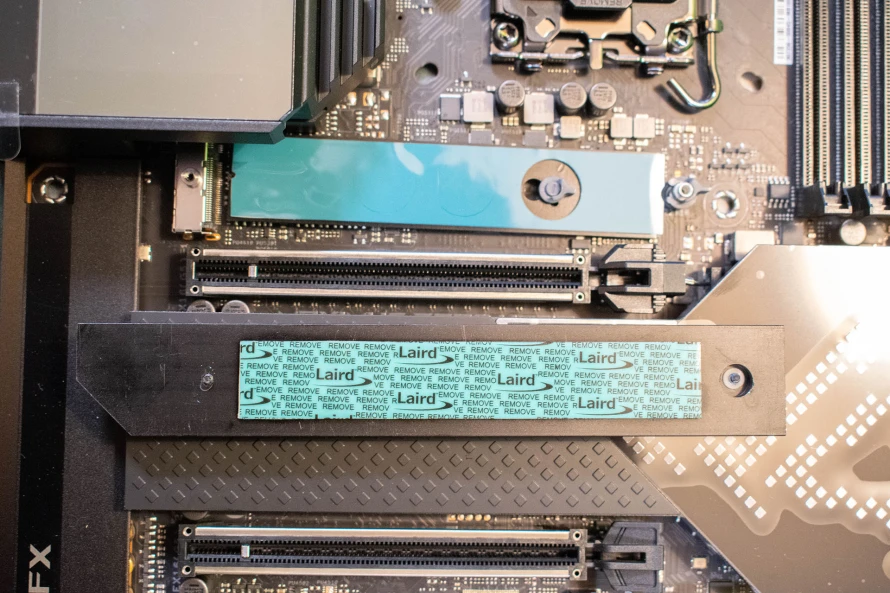

  • Connectivité : Que ce soit pour la carte graphique, la carte d'acquisition ou même les SSD, connaitre le nombre voulu ainsi que les connexions associées est un plus. En effet, selon les éléments choisis, les vitesses d'utilisation ainsi que les performances sont régies exclusivement par la carte mère. Prendre un SSD M2 NVme Gen4 sur un port n'acceptant que du Gen3 viendrait à brider le SSD à une vitesse de lecture/écriture inférieure à celle annoncée par le constructeur de ce dernier.
DSC_0194
Pour finir, certaines caractéristiques s'associent plus au confort d'utilisation tel que posséder le Wi-Fi ou le nombre de ports USB disponibles, un retour RGB directement disponible sur la CM ou même des ports spécifiques comme le Thunderbolt ou les ports USB-C (petit et de forme ovale). Prenez le temps d'identifier avec précision les caractéristiques dont vous avez besoin.

La taille des cartes

Pour permettre à chacun de s'y retrouver plus facilement, mais également afin d'éviter une trop grande variété de périphériques, les cartes mères sont standardisées sous trois formats. Bien que nous ne revenions pas en détail dessus, il est important de les connaître ainsi que leurs dénominations. Le format détermine la taille du boîtier dont vous avez besoin, le style de refroidissement ainsi que le nombre de composants pouvant être équipés. À vous de choisir selon l'utilisation ou la mobilité voulue de votre configuration.
s2-a7-2-mini-itx-micro-atx-motherboards-rwd.jpg.rendition.intel.web.1920.1080

Les chipsets

Colonne vertébrale de votre carte mère, le chipset définit le nombre de fonctionnalités et connectiques disponibles dessus. Ils définissent également le prix d'appel de votre CM en conséquence. Voici une brève description des différences entre les séries de chipsets Intel :
  • Série Z
    • Prise en charge de l'overclocking pour les processeurs portant la désignation « K »
    • Maximum de 24 voies PCIe
    • Jusqu'à six ports USB 3.1 2e Gén.
  • Série H
    • Pas de prise en charge de l'overclocking
    • Maximum de 20 voies PCIe
    • Jusqu'à quatre ports USB 3.1 2e Gén.
  • Série B
    • Pas de prise en charge de l'overclocking
    • Maximum de 20 voies PCIe
    • Ports USB 3.0 uniquement
fwebp (1)

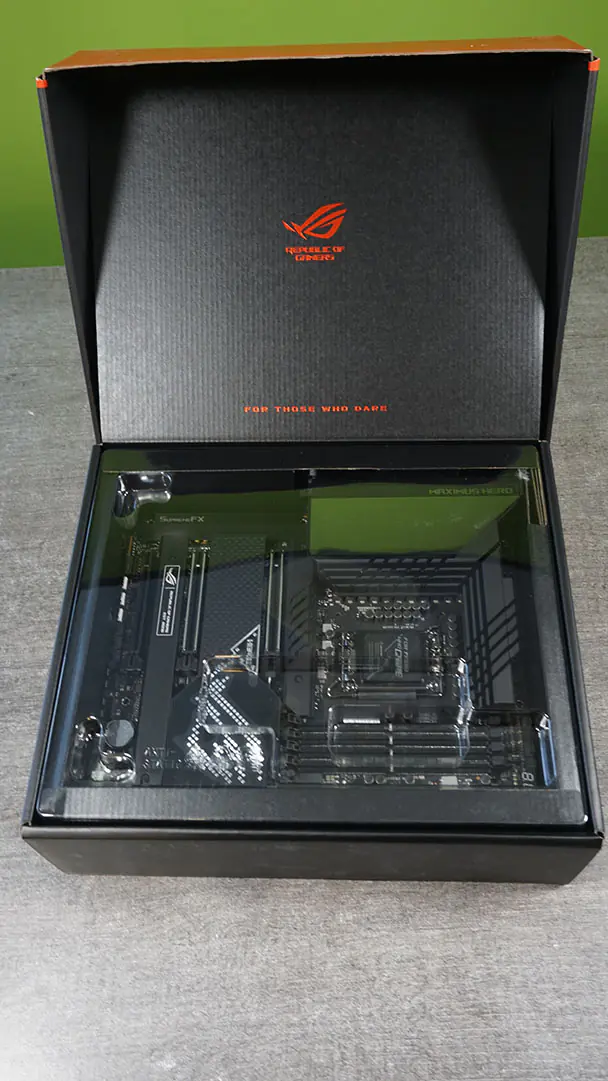

Présentation ROG Maximus Z690 Hero (LGA1700)

Dans le cadre de l'opération ASUS PCDIY, notre configuration était équipée d'un ROG Maximus Z690 Hero (LGA1700)

DSC_0161x32

Socket et support

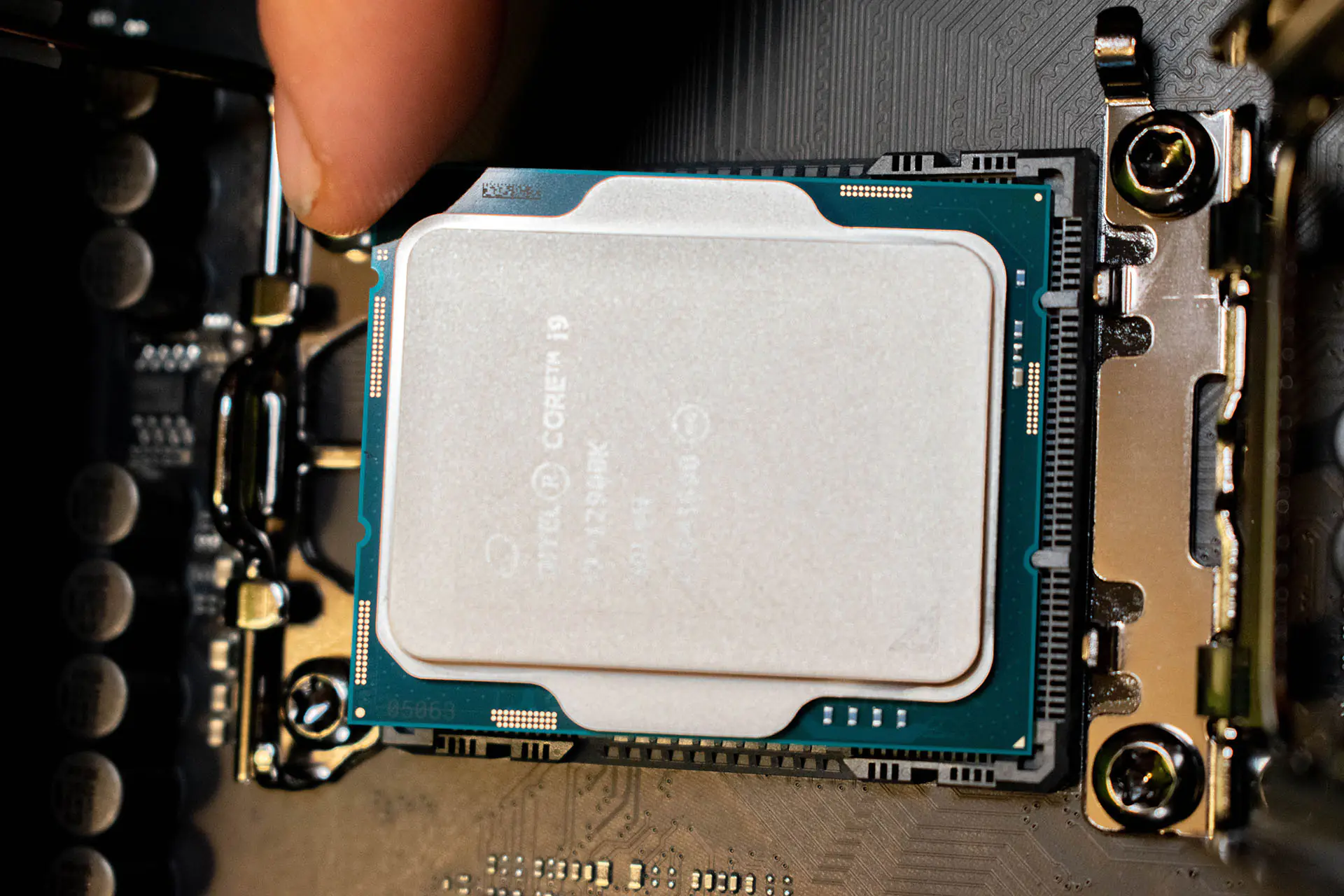

  • Socket :
    • LGA 1700 pour la 12e génération de processeurs Intel Core, Pentium Gold et Celeron
    • ASUS LANGuard
  • SLots Dram :
    • Dual Channel, DDR5 4x DIMM

Réseau local et sans fil

  • Réseau local :
    • 1 x Intel 2.5Gb Ethernet
    • ASUS LANGuard
  • Réseau sans fil :
    • Intel Wi-Fi 6E
    • 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
    • Supports 2.4/5/6GHz
    • Bluetooth v5.2
h732 (1)

Connectiques vidéo

  • 1 x port HDMI
  • 2 x ports Intel Thunderbolt 4
  • 2 x Intel Thunderbolt
  • 4 ports (USB Type-C) support DisplayPort 1.4 et sortie vidéo Thunderbolt
  • Support 4K60Hz comme spécifié pour le HDMI 2.1.
  • 2 x ports Intel Thunderbolt 4

Ports USB

  • USB arrière : Total de 11 ports
    • 2 x Thunderbolt 4 ports (2 x USB Type-C)
    • 7 x USB 3.2 Gen 2 ports (6 x Type-A + 1 x USB Type-C)
    • 2 x USB 2.0 ports (2 x Type-A)
  • USB avant : Total de 9 ports
    • 1 x connecteur  USB 3.2 Gen 2x2 (supports USB Type-C)
    • 2 x USB 3.2 Gen supplémentaires 4 USB 3.2 Gen 1 ports
    • 2 x USB 2.0 supplémentaires 4 USB 2.0 ports
51hoUqrVG9L._AC_SL1000_

Contenu :

  • Câbles :
    • 1 x câble d'extension ARGB RGB
    • 1 x câble d'extension RGB
    • 4 x câble SATA 6Gb/s

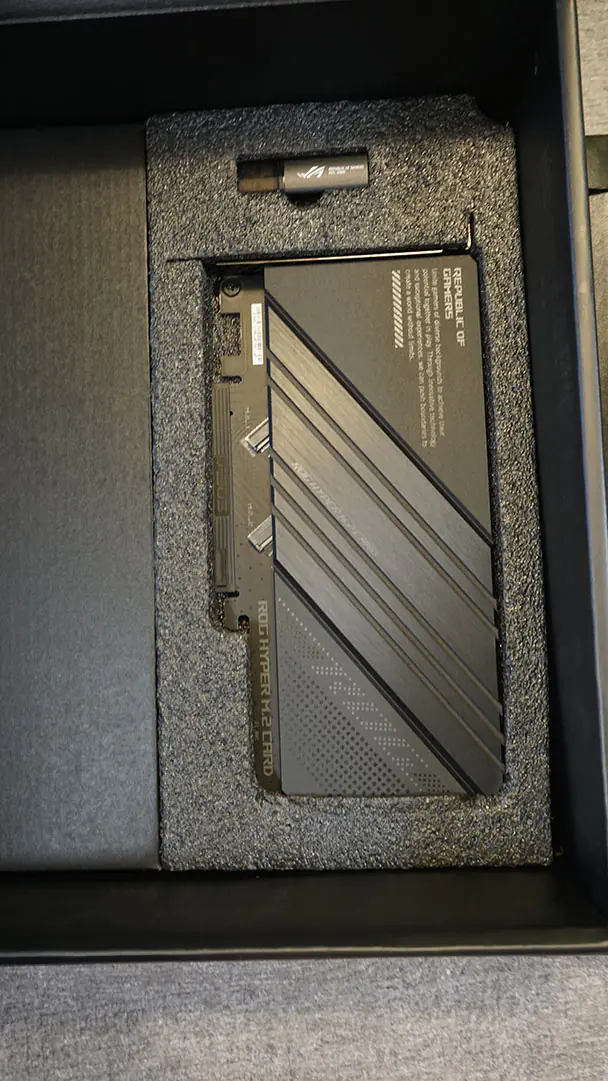

    • ROG Hyper M.2 Card
    • 1 x ROG Hyper M.2 carte avec refroidissement
    • 2 x M.2 paquets de vis pour ROG Hyper M.2 Card
  • Divers :
    • 1 x ASUS Wi-Fi antenne mobile
    • 1 x M.2 vis de blocage
    • 2 x M.2 vis de blocage M.2 support additionnel.
    • 1 x M.2 caoutchouc de protection
    • 1 x Q-connector
    • 1 x Support de carte graphique ROG
    • 1 x ROG stickers
    • 1 x porte-clef ROG
    • 1 x carte de remerciement ROG
  • Pour l'installation :
    • 1 x Clef USB disposant des pilotes et utilitaires de démarrage
  • Documentation :
    • 1 x Guide d'utilisation
Avec un prix d'appel de 669 €, la ROG Maximus Z690 Hero (LGA1700) n'est pas à la portée de tout le monde. Cela étant, elle dispose d'un panel conséquent de technologies qui, en plus de faire profiter d'un certain confort à l'utilisation, permet de pousser la demande de puissance à son maximum. Pour les budgets plus serrés, Asus ROG dispose de plusieurs gammes assez proches, mais équipées de plus ou moins de fioritures ou de nombre de composants. En effet, pour alléger le budget sans trop perdre en performance, nous constatons le retrait de l'aspect RGB (Aura Sync) ou la réduction du nombre de ports/connecteurs M2. De quoi trouver son bonheur à un prix plus abordable

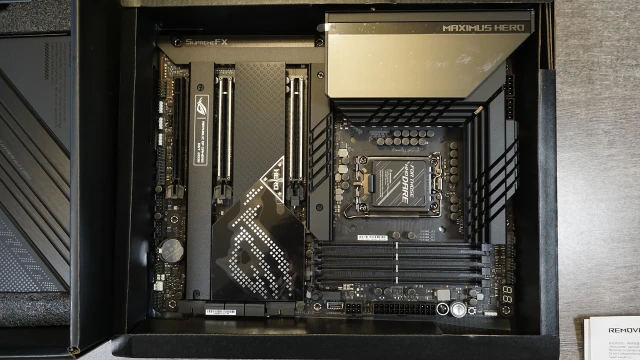

_DSC5224

Les gammes Asus/ROG alternatives

ASUS Prime Z690-P WiFi

  • Prix : 299 €
Bien qu'estampillée 690, cette carte mère ne confère pas exactement les mêmes caractéristiques. Elle dispose également d'un dissipateur thermique, mais pour seulement deux slots M.2 sur quatre disponibles. De plus, nous retrouvons moins de ports USB en façade et à l'arrière. Vous l'aurez compris, une carte mère performante, mais qui dispose d'un peu moins de technologies pour rendre son prix plus accessible. Nous notons toutefois la compatibilité DDR5 sur 4 slots en double canal ainsi qu'une antenne Wi-Fi.
815-H3qy7EL._AC_SL1500_


ASUS ROG Strix Z690-G

  • Prix : 373 €
Ici, on retrouve la fameuse DDR5 avec PCIe 5.0 et support LGA 1700 pour le processeur. Les différences notables sont le nombre et la puissance des ports PCIe disponibles.
  • Strix
    • 1 x PCIe 5.0
    • 1 x PCIe 3.0 x16
    • 1 x PCIe 3.0 x1
  • Maximus
    • 2 x PCIe 5.0 x16
    • 1 x PCIe 4.0 x16
Seulement trois M.2 équipés de dissipateurs et six phases d'alimentation en moins. Moins de ports USB (10 ici). Un espace dédié à l'alimentation d'une pompe en moins ainsi que d'autres petites différences moins notables. Comme dit plus haut, il s'agit bien plus d'un confort d'utilisation avec des vitesses et cadences plus élevées pour la Maximus. La ROG Strix est donc une excellente alternative à prix réduit.

81G8bWooS3L._AC_SL1500_
